應用場域
- 監控保全系統
- 網路系統及伺服器材
- 醫療及安全緊急逃生設備
- 各種工廠設備及工業應用
- 各種資料處理與電訊衛星系統
- 其他不容許斷電之貴重設備及工作環境
標準製造容量
7.5/10/15/20/25/32/40/60/80/100/125 kVA
產品特色

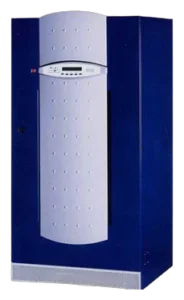

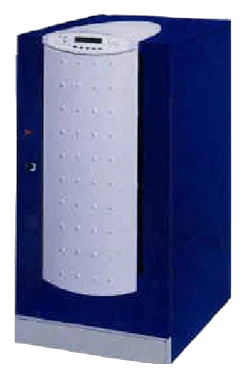

- JOVYSTAR delta 是最佳解決方案，因為系統的高可靠度是我們的首要目標；我們整個組織與 55 年的電源技術經驗即是保證。
- JOVYSTAR delta 為真正的在線式系統（雙轉換、持續轉換），可防護所有電源故障與停電。
- JOVYSTAR delta 容量範圍 8.5kVA~125kVA；32kVA 以下機型可將短時間備援用電池整合於 UPS 機殼內，顯示與操作元件採人體工學設計。
- 輸出隔離變壓器
- 輸入／輸出絕緣（由逆變器供電）
- 手動旁路
- 回饋市電的諧波失真低
- 電池自動測試
- 採用 IGBT 高頻換流技術
- 高峰值因數（Crest factor）
- 可供電給失真負載並抑制輸出電壓失真
- 最多 6 台並聯冗餘配置
- RS 232／RS 485 串列介面
- 高瞬間過載能力
- 高 MTBF（>150,000 小時）
- 低 MTTR（<0.5 小時）
- 自 25% 負載起即具高效率
- 安裝與維護容易，所有部件皆可由正面接觸
- 體積精簡
- 操作與管理容易，具引導式啟動與友善診斷功能
- SNMP
- WINDOWS® 控制軟體
- 依 DIN ISO 9001 嚴格品質規範製造
規格說明
Technical Data
- Connecting voltage：3x400V/230V +/1%
- Mains frequency：50Hz/60Hz+/-5%
- Output voltage：400V/230V 3ph., adj. to 380V/220V 3ph.
- Tolerance of output voltage：static +/- 1%, dynamic if load
- Output frequency：alternation from 0 to 100% +/- 5%%
- battery operation 50Hz/60Hz +/-,001Hz
- mains operation synch. range is 2%
- Power factor (output)：0,8ind.
- Overload：125%-10min. 200%-100ms 2000%-20ms
- Distortion
- Temperature range：0℃ ~+40℃
- MTBF：>100000h
- Crest factor：3
- Operating mode：on-line continuous conversion
- Computer interface：optional
- Dimensions UPS (WxHxD)：10-15kVA: 620mmx1150mmx660mm
- 20-40kVA: 620mmx1300mmx840mm
- 60-125kVA: 815mmx1620mmx630mm
- Dimensions battery (WxHxD)：10-15kVA: 470mmx1150mmx800mm
- 20-40kVA: 620mmx1300mmx800mm
- 60-125kVA: 910mmx1600mmx800mm
- Protection degree：IP 20
- Humidity class：F acc. DIN 40040
- Radio interference level：EN 50091-2
Performance dependent data
| Nom. output power | 10kVA | 15kVA | 20kVA | 25kVA | 32kVA |
|---|
| Input power nom. | 10,4kVA | 15,9kVA | 20,8kVA | 25,6kVA | 32,6kVA |
| Input power max. | 12,5kVA | 18,7kVA | 24,9kVA | 30,5kVA | 39,5kVA |
| Current coms. nom. | 15A | 23A | 30A | 37A | 47A |
| Current coms. max. | 18A | 27A | 36A | 44A | 57A |
| Efficiency at 100% | >90% | >90% | >92% | >92% | >92% |
| Inverter-input power | 8,9kW | 13,3kW | 17,8kW | 22,2 | 27,8kW |
| Noise level (EN 50091) | <55dB(A) | <55dB(A) | <55dB(A) | >55dB(A) | <55dB(A) |
| Heat dissipation | 0,89kW | 1,33kW | 1,78kW | 1,74kW | 2,22kW |
| Cabinets using batt. 10min | 1 | 1 | 1 | 2 | 3 |
| Weight incl. batt. for 10min. | 420kg | 546kg | 761kg | 877kg | 710kg |
| Cabinets using batt. 30min. | 1 | 3 | 2 | 3 | 3 |
| Weight incl. batt. 30min. | 444kg | 662kg | 861kg | 881kg | 1181kg |
| Weight UPS without battery | 250kg | 310kg | 330kg | 350kg | 400kg |
Performance dependent data
| Nom. output power | 40kVA | 60kVA | 80kVA | 100kVA | 125kVA |
|---|
| Input power nom. | 40,9kVA | 68,6kVA | 91,5kVA | 114,3kVA | 142,7kVA |
| Input power max. | 49,2kVA | 75,5kVA | 100,5kVA | 126kVA | 157,3kVA |
| Current coms. nom. | 59A | 99A | 132A | 165A | 206A |
| Current coms. max. | 71A | 109A | 145A | 182A | 227A |
| Efficiency at 100% | >92% | >92% | >92% | >92% | >92% |
| Inverter-input power | 34,8kW | 52,2kW | 69,6kW | 87,1kW | 108,7kW |
| Noise level (EN 50091) | <55dB(A) | <55dB(A) | <55dB(A) | <55dB(A) | <55dB(A) |
| Heat dissipation | 2,8kW | 4,2kW | 5,6kW | 6,9kW | 8,7kW |
| Cabinets using batt. 10min | 2 | 2 | 2 | 2 | 3 |
| Weight incl. batt. for 10min. | 921kg | 1493kg | 1553kg | 1772kg | 2546kg |
| Cabinets using batt. 30min. | 3 | 3 | 3 | 4 | 4 |
| Weight incl. batt. 30min. | 1273kg | 2283kg | 2436kg | 3360kg | 3430kg |
| Weight UPS without battery | 390kg | 610kg | 670kg | 710kg | 780kg |
- 本公司保有規格變更權力,規格若有修改時,恕不另行通知.
