規格參數
| 項目 | 規格數值 |
|---|---|
| 產品類型 | 低壓乾式 K-Factor 隔離變壓器 |
| 額定容量 | 最高至 1000 kVA（三相） |
| 一次側額定電壓 | 480V Delta、208V Delta（或客製化規格） |
| 二次側額定電壓 | 208Y/120V、480Y/277V（三相四線式） |
| 額定頻率 | 60 Hz（可選 50 Hz） |
| 諧波承受等級 | K-4、K-9、K-13、K-20 |
| 中性線額定容量 | 200% 相電流連續額定匯流排 |
| 繞組導體材質 | 高導電率電工純銅（可選電工鋁） |
| 絕緣耐熱等級 | Class H |
| 額定溫升 | 150°C（可選 115°C 或 80°C 低溫升設計） |
| 電壓調整分接頭 | 2 @ +2.5% FCAN, 4 @ -2.5% FCBN（共 6 段全容量分接） |
| 靜電屏蔽層 | 一次／二次側間純銅靜電屏蔽（共模雜訊衰減 60 dB 以上） |
| 能效合規 | 符合美國能源部 DOE 2016（10 CFR Part 431）標準 |
| 冷卻方式 | 自然對流空冷（Self-Cooled, AA/ANN） |
| 外殼防護等級 | NEMA 1 / IP20（室內型，可選 NEMA 3R 戶外型） |
| 製造與安全標準 | UL 1561、ANSI/IEEE C57.110、NEMA ST-20、NFPA 70 (NEC) |

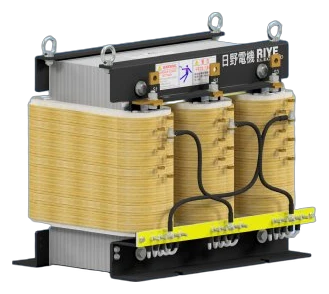

產品概述
K-Factor 變壓器（K因子變壓器）專為現代電力系統中各類非線性負載所產生的諧波電流而設計。隨著資料中心伺服器、不斷電系統（UPS）、半導體設備、電子儀器、交換式電源（SMPS）、變頻器（VFD）及電動車（EV）充電設施等電力電子設備在商辦大樓與工業廠房中大量普及，諧波電流導致傳統配電變壓器產生異常溫升、渦流損耗劇增與絕緣加速劣化等問題。
K-Factor 變壓器系列專為高諧波含量的嚴苛環境量身打造，具備 208V 至 480V 彈性輸入／輸出電壓配置，容量覆蓋至 1000 kVA，全面符合美國能源部 DOE 2016 能效規範，為資料中心、半導體與先進製造廠房、醫療院所及關鍵基礎設施提供穩定可靠的供電骨幹。
諧波挑戰與 K-Factor 技術原理
諧波對配電變壓器的熱效應
標準配電變壓器僅依據純 60 Hz（或 50 Hz）正弦波電流設計。非線性負載產生的諧波電流會從三個維度加劇變壓器損耗與熱應力：
- 導體電阻損耗（I²R 損耗）：隨總真方均根（True RMS）電流上升而增加。
- 繞組渦流損耗（Winding Eddy Current Losses, P_EC）：渦流損耗與諧波次數的平方成正比（P_EC 正比於 h²）。例如，5 次諧波分量所造成的渦流損耗是同等幅值基頻的 25 倍。
- 三次諧波（Triplen Harmonics，3 的奇數倍次）疊加效應：單相非線性負載產生的 3 次、9 次諧波為零序分量，會在三相四線系統的中性線上同相相加，導致中性線電流甚至超越相電流，引發中性線匯流排嚴重過熱與火災隱患。
K-Factor 的精確定義
依據 ANSI/IEEE C57.110 與 UL 1561 標準，K-Factor 是量化變壓器在不超過絕緣溫度額定下、承受諧波熱應力能力的加權指標：
K-Factor = Σ [ (Ih / Irms)² × h² ]
純正弦波負載之 K = 1；一般配備大量交換式電源的商業辦公負載約為 K = 4 至 9；重度工業變頻負載或高密度資料中心可達 K = 13 至 20。
產品核心架構與設計特點
強化繞組結構與高品質方向性矽鋼片鐵芯
- 降低鐵損與磁通密度：鐵芯選用高導磁、超薄規格之優質冷軋晶粒配向矽鋼片（CRGO），調降操作工作磁通密度，有效抑制高頻諧波磁通所引發的鐵損、雜散損耗（Stray Loss）與磁飽和現象。
- 抑制集膚效應與鄰近效應：採用多股並繞（Transposed Conductor）或特選扁平導體繞組，降低高頻集膚效應（Skin Effect）導致的交流電阻增加，並優化導體散熱幾何截面。
200% 額定容量中性線匯流排（200% Rated Neutral Busbar）
符合 UL 1561 規範，中性線匯流排斷面積加大為相線匯流排之 200%（200% Rated Neutral），可安全承載三次諧波疊加所產生的高倍率中性線電流。
實例說明：以 75 kVA、二次側 208Y/120V 三相變壓器為例，其二次側滿載線電流額定約為 208 A，本產品配備之 200% 中性線匯流排額定承載能力達 416 A 以上，杜絕過熱燒毀風險。
靜電屏蔽隔離層（Electrostatic Shielding）
一次側與二次側繞組間配置高品質銅質靜電屏蔽層，並牢固接地，可衰減共模雜訊（Common-mode Noise）達 60 dB 以上，有效隔離電網高頻突波與電氣雜訊，保護下游精密電子儀器。
散熱通道優化（無須降額運轉）
傳統變壓器供應非線性負載時，通常必須降額定（Derating）至 50%~70% 運轉；本產品專為特定 K-Factor 設計充足的自然風冷散熱氣道與導熱結構，在滿載及標稱諧波環境下運轉，溫升絕不超越額定範圍。
彈性的電壓設計與 1000 kVA 大容量覆蓋
208V 至 480V 彈性電壓組合
支援美規與國際主流低壓配電架構，常見配置包含：
- 480V Delta → 208Y/120V：北美商辦、資料中心 PDU 最核心配電規格（將 480V 主電力降壓分配給 120V/208V IT 與辦公設備）。一次側 Delta 繞組可阻隔三次諧波流回主電網。
- 208V Delta → 480Y/277V：低壓升壓配置，供電給 480V 動力或 277V 照明系統。
- 480V Delta → 480Y/277V：高階隔離變壓器應用，建立獨立導出系統（SDS），消除接地迴路與雜訊干擾。
- 標準配置電壓調整分接頭（Taps）：標準配備 2 @ +2.5% FCAN, 4 @ -2.5% FCBN（全容量額定上下分接抽頭，共 6 個分接位置），因應現場線路阻抗與長距離壓降補償。
容量至 1000 kVA 大功率機型
- 導體材質：標配純銅繞組（另可選配經濟型優質電工鋁繞組）。
- 絕緣系統：採用 Class H 絕緣等級，額定溫升可選 150°C，或長壽命／低耗損之 115°C 與 80°C 低溫升設計。
- 高能效標準：全面符合美國能源部 DOE 2016（10 CFR Part 431）能效要求（1000 kVA 三相低壓乾式變壓器在 35% 負載下最低效率達 99.28%）。
標準與規範認證
產品嚴格依據美規與國際電機標準設計、製造與檢驗：
- UL 1561：低壓乾式通用變壓器安全規範（含 K-4、K-9、K-13、K-20 等級認證）
- ANSI/IEEE C57.110：非正弦波負載電流下變壓器負載能力評估實務標準
- NEMA ST-20：乾式配電變壓器工業標準
- DOE 2016 (10 CFR Part 431 Subpart K)：美國能源部低壓配電能效法規
- NFPA 70 (NEC Article 450 & 250)：變壓器安裝與獨立導出系統（SDS）接地規範
主要應用場域
- AI 運算叢集與高密度資料中心：高密度伺服器交換式電源、大量高頻諧波及大型 UPS 系統。建議等級：K-13 至 K-20。
- 半導體與工業製造：6 脈波變頻驅動器（VFD）、感應加熱爐與 SCR 電力控制器。建議等級：K-13 至 K-20。
- 醫療院所與精密實驗室：影像診斷設備（MRI、CT）、加護病房監測設備與潔淨醫療電源。建議等級：K-9 至 K-13。
- 電動車快速充電設施：產生高頻諧波失真的大功率 AC/DC 整流器。建議等級：K-13。
K-Factor 選型指南
- K-4 等級：耐受非線性負載比例 50% 以下。適用於螢光燈／LED 照明、交換式電源辦公設備、簡易 PLC 控制系統。
- K-9 等級：耐受非線性負載比例 75% 以下。適用於醫療診間、學校實驗室、中型商辦配電系統。
- K-13 等級：耐受 100% 標準諧波環境。適用於資料中心 IT 伺服器機櫃、電信交換機房、無濾波器之大型 UPS。
- K-20 等級：耐受 100% 極重度諧波環境。適用於晶圓廠精密製程設備、大型變頻驅動系統（VFD）、感應加熱爐。
為什麼選擇我們的 K-Factor 變壓器？
- 電壓彈性極高：208V 至 480V 完整涵蓋，Delta-Wye 組態靈活對應。
- 大容量實績：最高支援 1000 kVA，提供銅繞組與低溫升（115°C）耐久規格。
- 規格原廠合規：嚴格依照 UL 1561、IEEE C57.110 及 DOE 2016 製造檢驗。
- 真實 200% 中性線規格：實打實的厚質導電匯流排，確保非線性諧波負載安全無虞。
