規格參數
| 項目 | 規格數值 |
|---|---|
| 負載類型 | 六脈波的整流器設備 |
| 容量範圍 | 3HP (2.2KW) 到 1200HP (900KW) |
| 頻率 | 50HZ 或 60HZ (+/- 0.75HZ) |
| 全負載效率 | 97% 以上 |
| 系統電壓範圍 | 三相 208、220、380、440、480 and 600 volts (+/-10%) |
| 線路電壓不平衡率 | 最大 1% |
| 有效的電源阻抗 | 1.5% ~ 6.0% |
| Service Factor | 1.0 (最大的基本負載電流額定) |
| 諧波改善率 (THID) | 8% THID 或 12% THID（0~100% 負載的所有操作條件下）；5% THID（100% 負載的操作條件下） |
| 功率因數 (全負載操作條件時) | 電力功率因數將會是從 0.98 的落後，到 0.98 的超前，在 80% 負載時將會是 0.95 的超前。 |
| 內部連線材質 | 銅導體 |
| 絕緣系統 | 電感性的元件絕緣系統為 H 等級 (180°C 或更佳) |
| 散熱方式 | 必需使用風扇強制冷卻 |
| 箱體構造選項 | 獨立式外箱、開放式的盤體構造 (可與變頻器整合在單一盤體裡)、無箱體 (零件自行安裝) |
| 環境溫度 (周溫) | −40°C to +45°C (安裝於配電盤的構造) |
| 溫升 | 電感元件 115°C |
| 最大海拔高度 | 1000公尺 |
應用場域
- 單一具或多具六脈波的變頻器上來應用。
- 由三相六脈波整流器負載所產生的低頻率諧波環境，包括 5th、7th、11th、13th、17th、19th、23th、25th 等諧波。
- 其他六脈波三相二極體或矽控整流器組成的整流器負載。
- 需要改善電力品質並抑制大部分輸入諧波電流反射到電力系統的工業與商業配電系統。
產品特色
- 非陷波器架構設計：無須作系統分析，不受系統阻抗、負載及諧波影響。

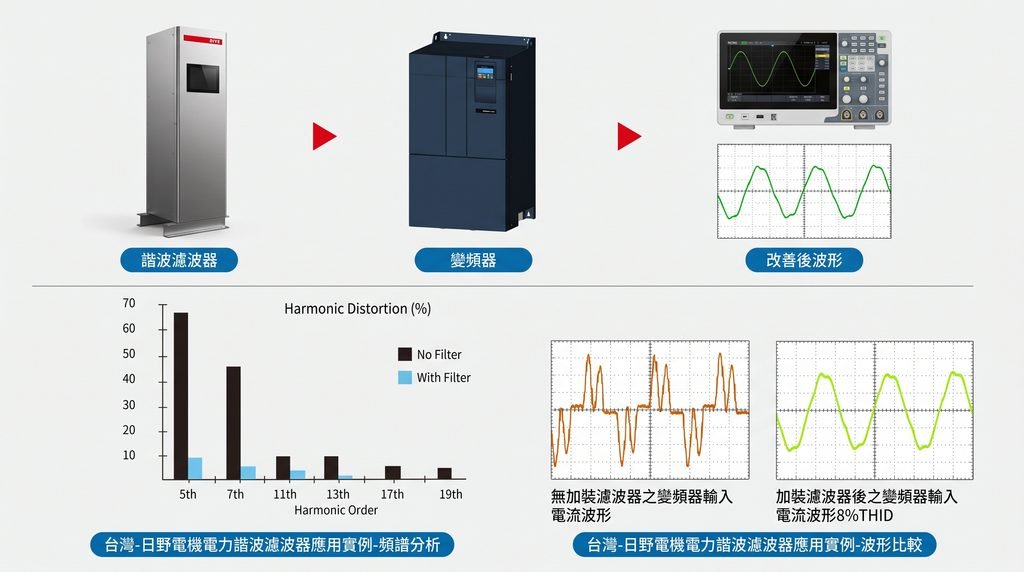

- 優異的諧波抑制能力：能處理三相六脈波整流器負載產生的低頻率諧波，在全負載操作條件下，電流和電壓諧波失真值能符合 IEEE-519 的定義限制。提供 5% ~ 12% THID 的改善效果。

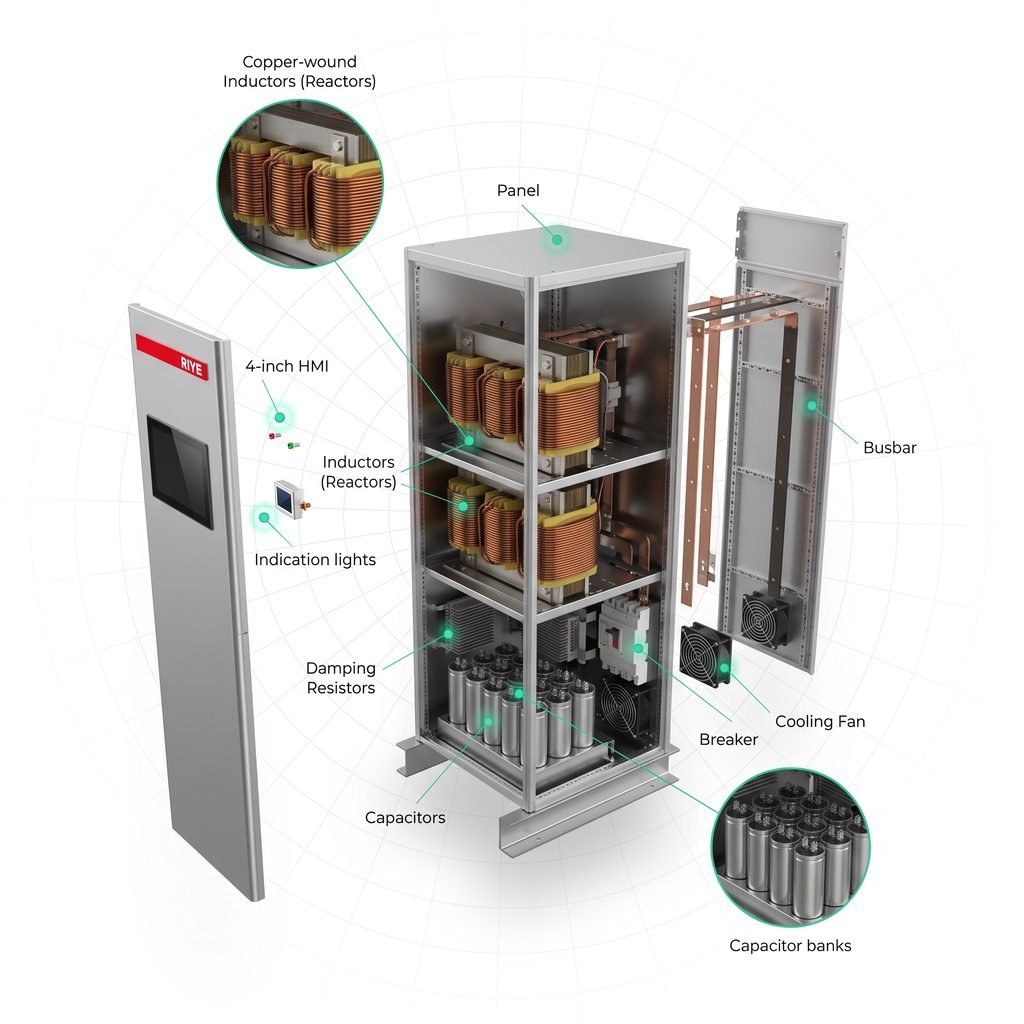

- 高穩定性與安全性：不需要調整濾波器的諧振頻率，或者是可變電容器，電感器或者其他的元件。 諧波改善的結構為串接被動式，整體設備系統是由電感器和電容器加上阻尼電阻器來組成的低通濾波器，具有防止濾波器過激磁和共振的絕佳特性。不會與電力系統產生共振現象。
- 無互相干擾問題：與上游連接的其他諧波負載，不會被濾波器所吸收。對電力系統上與其他諧波改善設備的組合，不會有相互影響的問題。
- 高品質與國際標準認證：全系列產品皆通過 ISO 9000 品質認證，出廠前皆經完整測試。 產品依據 BSG5/3、EN 61000-3~4、AS-2279 和 IEEE-519 等國際諧波管制標準設計製造。
- 靈活的安裝與散熱設計：箱體可選擇獨立式外箱或使用開放式的盤體構造與變頻器整合在單一盤體裡。散熱必需使用風扇強制冷卻。 所有內部濾波器的連線都使用銅導體。
規格說明
- 負載類型：六脈波的整流器設備
- 容量範圍：3HP (2.2KW) 到 1200HP (900KW)
- 頻率：50HZ 或 60HZ (+/- 0.75HZ)
- 全負載效率：97% 以上
- 系統電壓範圍：三相 208、220、380、440、480 and 600 volts (+/-10%)
- 線路電壓不平衡率：最大 1%
- 有效的電源阻抗：1.5% ~ 6.0%
- Service Factor：1.0 (最大的基本負載電流額定)
- 諧波改善率 (THID)：
- 8% THID 或 12% THID (在 0~100% 負載的所有操作條件下)
- 5% THID (在 100% 負載的操作條件下)
- 功率因數 (全負載操作條件時)：電力功率因數將會是從 0.98 的落後，到 0.98 的超前，在 80% 負載時將會是 0.95 的超前。
- 內部連線材質：銅導體
- 絕緣系統：電感性的元件絕緣系統為 H 等級 (180°C 或更佳)
- 散熱方式：必需使用風扇強制冷卻
- 箱體構造選項：獨立式外箱、開放式的盤體構造 (可與變頻器整合在單一盤體裡)、無箱體 (零件自行安裝)
- 環境溫度 (周溫)：-40°C to +45°C (安裝於配電盤的構造)
- 溫升：電感元件 115°C
- 最大海拔高度：1000公尺
